Cấu Tạo, Nguyên Lý và Ứng Dụng Của Chiller Giải Nhiệt Gió

I. Chiller giải nhiệt gió là gì? Vai trò trong hệ thống làm lạnh công nghiệp?

1. Định nghĩa Chiller giải nhiệt gió (Air Cooled Chiller)

1.1 Giải thích bản chất

Về cơ bản, Chiller giải nhiệt gió là một cỗ máy công suất lớn có chức năng sản xuất ra nước lạnh (thường ở nhiệt độ từ 6°C đến 12°C). Nguồn nước lạnh này sau đó được bơm đến các thiết bị sử dụng cuối như AHU (Air Handling Unit) hoặc FCU (Fan Coil Unit) để làm mát không khí trong một không gian nhất định hoặc giải nhiệt cho máy móc, quy trình sản xuất.

1.2 Giải thích phương thức hoạt động cốt lõi

Điểm đặc trưng và cũng là tên gọi của hệ thống này nằm ở phương thức giải nhiệt. Chiller giải nhiệt gió sử dụng chính không khí từ môi trường xung quanh, được quạt hút qua một dàn ống lớn (dàn ngưng tụ) để làm mát và ngưng tụ môi chất lạnh (gas) bên trong.

2. So sánh chiller giải nhiệt gió và chiller giải nhiệt nước

2.1 Điểm khác biệt cơ bản nhất

Sự khác biệt cốt lõi và dễ nhận biết nhất giữa hai loại chiller này nằm ở phương pháp giải nhiệt cho dàn ngưng tụ:

• Chiller giải nhiệt gió (Air Cooled Chiller): Dùng quạt và không khí tự nhiên để làm mát dàn ngưng.
• Chiller giải nhiệt nước (Water Cooled Chiller): Dùng nước tuần hoàn qua một tháp giải nhiệt (Cooling Tower) để hạ nhiệt cho dàn ngưng.

Sự khác biệt này dẫn đến những ưu, nhược điểm và yêu cầu lắp đặt hoàn toàn khác nhau cho mỗi hệ thống.

II. Khi nào cần đến hệ thống Chiller giải nhiệt gió?

Việc lựa chọn Chiller giải nhiệt gió thường xuất phát từ các yêu cầu cụ thể về công suất và điều kiện lắp đặt.

1. Cho nhu cầu làm lạnh quy mô lớn và tập trung

• Khi điều hòa cục bộ hoặc hệ thống VRV/VRF không đáp ứng đủ công suất lạnh: Đối với các tòa nhà, nhà xưởng, trung tâm thương mại có diện tích lớn, hệ thống chiller cung cấp một giải pháp làm lạnh trung tâm mạnh mẽ và hiệu quả hơn.
• Cần một nguồn nước lạnh ổn định: Hệ thống chiller tạo ra một nguồn nước lạnh ổn định, cấp cho hàng loạt thiết bị đầu cuối (AHU, FCU), đảm bảo nhiệt độ đồng đều trên toàn bộ khu vực.

2. Cho các công trình có yêu cầu lắp đặt đặc thù

• Không gian hạn chế, không có vị trí lắp đặt tháp giải nhiệt (cooling tower): Đây là ưu điểm tuyệt đối của chiller gió. Toàn bộ hệ thống được tích hợp trong một khối, có thể đặt gọn trên sân thượng, ban công kỹ thuật mà không cần không gian cho tháp giải nhiệt và bồn chứa nước.
• Khu vực thiếu nguồn nước bổ sung hoặc chi phí xử lý nước cao: Vì không sử dụng nước để giải nhiệt, chiller gió là giải pháp lý tưởng cho các khu vực khan hiếm nước, hoặc nơi chi phí xử lý nước (chống cáu cặn, rêu tảo) quá tốn kém.
• Yêu cầu tiến độ thi công nhanh và hệ thống gọn nhẹ: Việc lắp đặt chiller gió nhanh hơn đáng kể do không cần thi công hệ thống đường ống nước cho tháp giải nhiệt, bơm và các van phụ trợ.

III. Sơ đồ và Nguyên lý hoạt động chi tiết của Chiller giải nhiệt gió

Hệ thống chiller hoạt động dựa trên một chu trình làm lạnh tuần hoàn khép kín, gồm 4 giai đoạn chính.

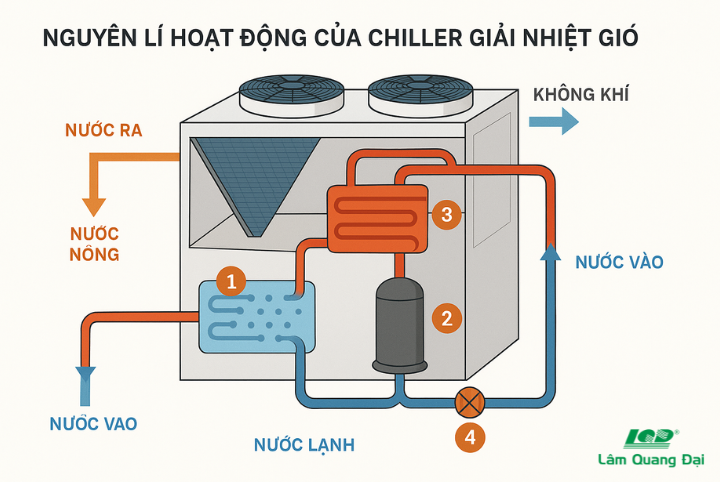

1. Sơ đồ chu trình làm lạnh tuần hoàn khép kín

1.1 Giai đoạn 1 - Nén

Môi chất lạnh (gas) ở trạng thái hơi, áp suất thấp sau khi hấp thụ nhiệt ở dàn bay hơi sẽ được hút về Máy nén (Compressor). Tại đây, máy nén sẽ nén môi chất lên trạng thái hơi có áp suất và nhiệt độ cao.

1.2 Giai đoạn 2 - Ngưng tụ

Hơi môi chất áp suất cao, nhiệt độ cao được đẩy đến Dàn ngưng tụ (Condenser). Hệ thống quạt công suất lớn sẽ thổi không khí từ môi trường xuyên qua dàn ống, lấy đi nhiệt của môi chất. Quá trình này làm môi chất nguội đi và ngưng tụ thành dạng lỏng, áp suất cao.

1.3 Giai đoạn 3 - Giãn nở

Môi chất lỏng áp suất cao tiếp tục đi qua Van tiết lưu (Expansion Valve). Tại đây, áp suất và nhiệt độ của môi chất bị giảm xuống đột ngột.

1.4 Giai đoạn 4 - Bay hơi

Môi chất lạnh ở trạng thái lỏng, áp suất thấp, nhiệt độ thấp đi vào Dàn bay hơi (Evaporator). Tại đây, nó nhận nhiệt từ dòng nước cần làm lạnh, khiến môi chất sôi và hóa hơi. Quá trình này làm cho nước mất nhiệt và lạnh đi. Môi chất sau khi hóa hơi lại được hút về máy nén, bắt đầu một chu trình mới.

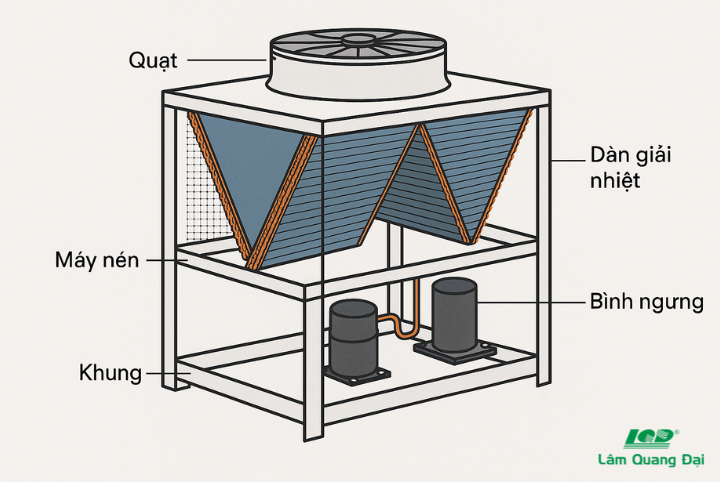

2. Phân tích cấu tạo chi tiết

Bốn bộ phận chính tạo nên một hệ thống chiller giải nhiệt gió hoàn chỉnh:

Máy nén (Compressor): Được ví như trái tim của hệ thống. Các loại máy nén phổ biến bao gồm:

• • Máy nén Piston (Reciprocating): Thường dùng cho các chiller công suất nhỏ.
  • Máy nén Xoắn ốc (Scroll): Phổ biến nhất trong các chiller công suất vừa và nhỏ, hoạt động êm ái, hiệu suất cao.
  • Máy nén Trục vít (Screw): Dùng cho các chiller công suất lớn, độ bền cao, hoạt động ổn định.

Dàn ngưng tụ (Condenser): Có cấu tạo đặc trưng từ các dàn ống đồng cánh nhôm xếp dày đặc để tối đa hóa diện tích trao đổi nhiệt. Đi kèm là hệ thống quạt giải nhiệt cưỡng bức công suất lớn để thổi không khí qua dàn ống.

Van tiết lưu (Expansion Valve): Có nhiệm vụ điều chỉnh, tiết giảm lưu lượng và áp suất của môi chất lạnh lỏng trước khi vào dàn bay hơi.

Dàn bay hơi (Evaporator): Nơi diễn ra quá trình trao đổi nhiệt giữa môi chất lạnh và nước. Các loại phổ biến là:

• • Dạng tấm PHE (Plate Heat Exchanger): Hiệu suất trao đổi nhiệt cao, kích thước nhỏ gọn.
  • Dạng ống vỏ (Shell and Tube): Cấu tạo đơn giản, bền bỉ, dễ bảo trì.

IV. Ưu và Nhược điểm của Chiller giải nhiệt gió

1. Các ưu điểm vượt trội

1.1 Tiết kiệm chi phí đầu tư và lắp đặt

Hệ thống không yêu cầu tháp giải nhiệt, bơm nước giải nhiệt và hệ thống đường ống phức tạp đi kèm. Điều này giúp giảm đáng kể chi phí đầu tư ban đầu (CAPEX).

1.2 Linh hoạt và tiết kiệm không gian

Thiết kế "tất cả trong một" (all-in-one) giúp hệ thống rất gọn gàng, dễ dàng lắp đặt ở nhiều vị trí như sân thượng, mái nhà, không chiếm dụng không gian sàn quý giá.

1.3 Vận hành đơn giản, ít rủi ro về nguồn nước

Do không sử dụng nước giải nhiệt, chủ đầu tư không cần lo lắng về các vấn đề như chất lượng nguồn nước, xử lý cáu cặn, rêu tảo trong tháp giải nhiệt, giúp giảm chi phí và công sức bảo trì.

2. Những nhược điểm cần cân nhắc

2.1 Hiệu suất năng lượng (COP) thấp hơn

Không khí có khả năng trao đổi nhiệt kém hơn nước. Do đó, để thải ra cùng một lượng nhiệt, chiller gió cần chênh lệch nhiệt độ lớn hơn, dẫn đến máy nén phải làm việc nặng hơn và tiêu thụ nhiều điện năng hơn so với chiller giải nhiệt nước.

2.2 Bị ảnh hưởng bởi nhiệt độ môi trường

Hiệu quả làm lạnh của chiller gió phụ thuộc trực tiếp vào nhiệt độ không khí bên ngoài. Vào những ngày hè nắng nóng đỉnh điểm, khi nhiệt độ môi trường tăng cao, hiệu suất của chiller sẽ giảm xuống.

2.3 Độ ồn hoạt động cao hơn

Hệ thống quạt giải nhiệt công suất lớn của dàn ngưng tạo ra độ ồn đáng kể khi vận hành, cần được xem xét kỹ lưỡng khi lắp đặt gần các khu vực nhạy cảm với tiếng ồn.

V. So sánh toàn diện Chiller giải nhiệt gió và Chiller giải nhiệt nước

1. Bảng so sánh trực quan các tiêu chí chính

2. Phân tích sâu về Tổng chi phí sở hữu (TCO - Total Cost of Ownership)

• Chi phí ban đầu (CAPEX): Chiller giải nhiệt gió thường có chi phí đầu tư ban đầu thấp hơn rõ rệt.
• Chi phí vận hành (OPEX): Chiller giải nhiệt gió thường có chi phí vận hành cao hơn do hóa đơn tiền điện lớn hơn. Chi phí này càng chênh lệch khi hệ thống hoạt động liên tục với tải lớn.

Kết luận TCO: Một dự án có ngân sách ban đầu hạn hẹp và không yêu cầu hiệu suất năng lượng quá khắt khe có thể ưu tiên chiller gió. Ngược lại, một dự án quy mô lớn, vận hành 24/7 và có tầm nhìn dài hạn sẽ thấy chiller nước kinh tế hơn nhờ tiết kiệm chi phí năng lượng.

3. Phân tích về điều kiện ứng dụng lý tưởng cho từng loại

3.1 Khi nào nên chọn Chiller gió?

• Công trình có không gian hạn chế, đặc biệt là không có chỗ cho tháp giải nhiệt.
• Khu vực thiếu nguồn nước sạch hoặc chi phí xử lý nước đắt đỏ.
• Yêu cầu tiến độ thi công nhanh, ngân sách đầu tư ban đầu có hạn.
• Các ứng dụng có tải lạnh thay đổi, không hoạt động liên tục 24/7.

3.2 Khi nào nên chọn Chiller nước?

• • Dự án quy mô rất lớn (khách sạn, bệnh viện lớn, nhà máy công nghiệp nặng).
  • Ưu tiên hàng đầu là hiệu suất năng lượng và tiết kiệm chi phí vận hành lâu dài.
  • Có sẵn không gian và nguồn nước dồi dào để lắp đặt tháp giải nhiệt.
  • Yêu cầu độ ồn thấp tại vị trí đặt máy.

VI. Ứng dụng thực tế của Chiller giải nhiệt gió trong các ngành nghề

1. Trong hệ thống điều hòa không khí (HVAC) thương mại

• Tòa nhà văn phòng, trung tâm thương mại, siêu thị.
• Khách sạn, khu nghỉ dưỡng, trung tâm hội nghị.

2. Trong làm mát quy trình và giải nhiệt công nghiệp

• Nhà máy ép nhựa: Làm mát khuôn ép.
• Nhà máy dệt may, bao bì: Giải nhiệt cho máy móc, duy trì nhiệt độ xưởng.
• Ngành chế biến thực phẩm, đồ uống: Làm lạnh sản phẩm, kiểm soát nhiệt độ kho.
• Ngành công nghiệp hóa chất: Giải nhiệt cho các phản ứng hóa học.

3. Trong các ứng dụng đặc thù khác

• Bệnh viện, phòng thí nghiệm: Yêu cầu kiểm soát nhiệt độ chính xác.
• Trung tâm dữ liệu (Data Center): Giải nhiệt cho các máy chủ hoạt động liên tục.
• Các dự án ở khu vực thiếu nước hoặc có nguồn nước bị ô nhiễm nặng, không phù hợp để dùng tháp giải nhiệt.

VII. FAQ - Các câu hỏi thường gặp về Chiller giải nhiệt gió

1. Chiller gió và chiller nước khác nhau cơ bản ở điểm nào?

Sự khác biệt cốt lõi nằm ở cách chúng thải nhiệt ra môi trường:

• Chiller giải nhiệt gió: Dùng quạt để thổi không khí trực tiếp qua dàn nóng (dàn ngưng tụ) và làm mát môi chất lạnh bên trong.
• Chiller giải nhiệt nước: Dùng nước tuần hoàn qua một tháp giải nhiệt (Cooling Tower) để làm mát dàn nóng.

Nói một cách đơn giản, chiller gió dùng "không khí", còn chiller nước dùng "nước" để giải nhiệt.

2. Bảo trì chiller giải nhiệt gió có phức tạp không và cần chú ý gì nhất?

Việc bảo trì chiller giải nhiệt gió được xem là đơn giản hơn so với chiller nước vì không có hệ thống tháp giải nhiệt và xử lý nước phức tạp. Công việc quan trọng nhất cần chú ý là vệ sinh định kỳ dàn ngưng tụ (dàn nóng). Bụi bẩn bám vào các cánh tản nhiệt sẽ làm giảm khả năng trao đổi nhiệt, gây ảnh hưởng nghiêm trọng đến hiệu suất và tuổi thọ của máy.

3. Chiller giải nhiệt gió có thay thế được cho hệ thống điều hòa VRV/VRF không?

Chiller và VRV/VRF phục vụ các quy mô khác nhau.

• VRV/VRF phù hợp cho các tòa nhà văn phòng nhỏ và vừa, biệt thự, khách sạn nhỏ.

• Chiller giải nhiệt gió là giải pháp cho các nhu cầu quy mô lớn hơn nhiều, như toàn bộ một tòa nhà văn phòng lớn, trung tâm thương mại, nhà xưởng sản xuất, nơi mà hệ thống VRV/VRF không thể đáp ứng đủ công suất.
